Forschung zu städtischen Drainage rohr inspektions geräten
In der Welt der Pipeline-Inspektion hängt die Auswahl der richtigen Ausrüstung stark von der Größe, dem Zustand und dem Typ des zu bewertenden Rohrs ab. Easy Sight, ein vertrauens würdiger Name in der Pipeline-Inspektions technologie, bietet zwei robuste Lösungen, die auf unterschied liche Anforderungen zuges chnitten sind: das X7 CCTV & Sonar Pipe Inspection System und den X5-HMA4 Pipeline CCTV Inspection Robot. Jedes dieser Produkte bringt einzigartige Stärken auf den Tisch, und in diesem Artikel werden ihre Unterschiede durch die Eignung des Rohr durchmessers untersucht-zusammen mit den drei wesentlichen Hs: Handling, Hardware, und hoch auflösende Bildgebung.
Der X7 zeichnet sich durch sein Sonar system mit zwei Antrieben aus, das für komplexe Unterwasser umgebungen ausgelegt ist. Dieses System schwimmt ganz oder teilweise im Rohr und verwendet Sonar in Kombination mit CCTV-Technologie, um interne Defekte wie Sediment ation, Gelenk verdrängung und Grenzflächen ablösung zu erkennen.
Das zweiachsige X7-Sonar-System baut auf der traditionellen Sonar technologie auf und integriert Antriebs funktionen. Es kann fern gesteuert werden, um sich vorwärts, rückwärts, aufsteigen, absteigen und unter Wasser nach links oder rechts abbiegen. Neben dem Querschnitts-Pipeline-Scanning-Sonar ist es auch mit einem horizontalen Scanning-Sonar ausgestattet. Das System ist selbst fahrend und kann eine maximale Fahrt geschwindigkeit von bis zu 1 Meter pro Sekunde erreichen. Diese autonome Bewegung verleiht dem X7 beeindruckende Stabilität und Flexibilität, selbst in Hochwasser-oder vollständig unter getauchten Umgebungen. Sein minimaler Betriebs rohr durchmesser beträgt DN800mm, was es ideal für städtische Entwässerung und industrielle Rohrleitungen mit größerem Durchmesser macht, insbesondere für solche, die für das Personal schwierig oder gefährlich zu betreten sind.

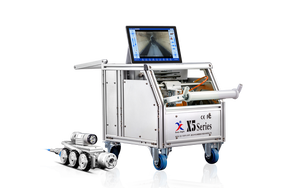

Der X5-HMA4 ist ein CCTV-Rohr-Crawler-Roboter, der für schmale, begrenzte Rohrsysteme mit Durchmessern von DN150 bis DN300 entwickelt wurde. Ausgestattet mit einem 6-Rad-Antriebssystem und einer Schutzart IP68 für Wasser-und Staubs chutz kann es in Tiefen von bis zu 10 Metern unter Wasser betrieben werden. Dieser CCTV-Rohr raupen ist für präzises Manövrieren in Pipelines mit kleinem Durchmesser gebaut, einschl ießlich Entwässerung, Wasser versorgung, Gas und Stromleitungen. Während es nicht den schwebenden oder mehrachsigen Antrieb des X7 hat, das robuste Design und die Fernbedienbar keit machen es zu einer idealen Lösung für Routine inspektionen in Umgebungen, in denen der Platz begrenzt ist, aber Klarheit und Kontrolle von entscheidender Bedeutung sind.
Wenn es um Hardware-Fähigkeiten geht, ist der X7Inspektion der CCTV-KameraIst spezial isiert. Es enthält zwei Arten von Sonar scannern-Querschnitts-und Horizontale-, die eine vollständige 360-Grad-Analyse der Rohr bedingungen ermöglichen. Dies ist für die Diagnose auf hohem Niveau in von Unterwasser-oder Wasser betroffenen Rohren unerlässlich, bei denen die Sichtprüfung allein nicht ausreicht. Mit einer maximalen Bewegungs geschwindigkeit von 1 mt/s und der Fähigkeit, Störungen des Wasserflusses stand zuhalten, der X7 ist eine High-End-Lösung für eingehende Zustands bewertungen und eine langfristige Wartungs planung.
Die X5-HMA4Rohr inspektions kamera roboterBringt jedoch seine Stärke in hoch auflösende CCTV-Hardware. Es ist ein robustes, hoch aufreines Bildgebung system, das sich durch visuelle Inspektion auszeichnet. Im Gegensatz zum X7 verwendet das X5-HMA4 kein Sonar, bietet jedoch Echtzeit-HD-Video-Feeds für einen Laptop oder einen dedizierten Controller. Dieser Rohr-Raupen roboter ist für Inspektionen in einer Vielzahl von Pipeline-Typen ausgestattet, einschl ießlich Entwässerung, Wasser versorgung, Gas und Stromleitungen. Es ist ein Allround-Inspektions roboter, der für kleinere und mittelgroße Rohre optimiert ist, bei denen direktes visuelles Feedback von entscheidender Bedeutung ist.
Beide Systeme bieten hoch auflösende Video funktionen, aber ihre Methoden und Anwendungen unterscheiden sich. Das X5-HMA4 ist für sauberes, gestochen scharfes CCTV-Material optimiert und eignet sich ideal zum Erkennen von Rissen, Korrosion und strukturellen Problemen in relativ trockenen Rohren. Es istHD-Inspektions kameraMit einer qualitativ hochwertigen Bildgebung ist es ein Go-to-Tool für kommunale und industrielle Betreiber, die nach visueller Diagnose für mehrere Versorgungs systeme suchen.
Der X7, auf der anderen Seite, integraSowohl Video-als auch Sonar bildgebung-eine Kombination, die in Situationen von unschätzbarem Wert ist, in denen trübes Wasser, Sediment bildung oder Unzugänglichkeit eine Standard-Sichtprüfung unmöglich machen. Dieser hybride Ansatz ermöglicht eine umfassende Fehler erkennung auch in heraus fordernden Umgebungen.
Bei der Wahl zwischen denEinfacher AnblickX7 und X5-HMA4 hängt die Entscheidung weitgehend vom Rohr durchmesser, dem Wasserstand und der Inspektions komplexität ab.
Wenn Sie Pipelines mit großem Durchmesser, unter Wasser oder Hochwasser (mindestens DN800mm) inspizieren, bei denen eine detaillierte Fehler zuordnung unerlässlich ist, ist der X7 Ihre ideale Lösung.
Für Pipelines mit kleinerem Durchmesser oder trockenem Durchmesser in einer Reihe von Versorgungs unternehmen, bei denen hoch auflösendes Video ausreicht, bietet das X5-HMA4 einen kompakteren und kosten günstigeren Ansatz.
